用一點透視圖法，畫一個立方體的步驟

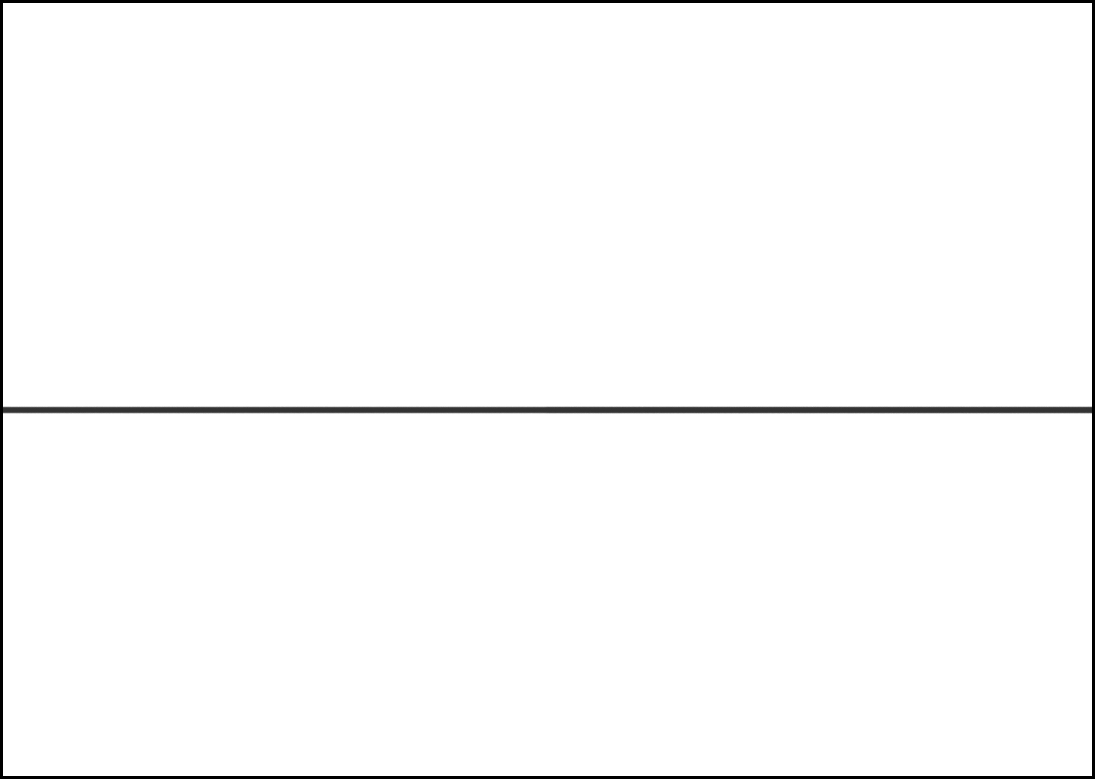

1.畫一條視平線
2.定一個消失點
3.畫一個正方形
4.將正方形的頂點，連接到消失點
5.正方體深度的那條線，到底應該放在哪裡？
我在 Youtube 上看見一個解說影片，補充在後面，雖然大概知道了原因，但我總想要驗證一下，所以用遊戲引擎 Unity，用3D世界來觀察。
.
攝影機觀察到的畫面是這樣的
.
畫一下透視圖A
.
再來將攝影機的座標拉遠，Z 從 -6 移到 -10。看到的畫面是這樣。因為攝影機拉遠了，所以立方體就變小了。
.
畫一下透視圖B
.
然後將立方體A和放大之後的立方體B放在一起比較，紫色的深度線的位置就是不一樣的！
結論：
立方體深度線的位置，取決於觀看者與立方體之間的距離
另外，只改變攝影機的距離，「視平線的位置」也不會改變，如下圖這樣。而上圖的視平線位置會改變是因為我把右邊的圖放大了。
那回到一開始的問題，那條線要畫在哪裡？才會是正確的立方體呢？
再畫一條視平線
畫一個消失點VP
畫類似地板磁磚的圖，因為磁磚通常是正方形，那又要如何確保那是正方形呢？
從正上方觀察磁磚正方形時
畫出45度對角線，就能確保「正方形」
觀察者與視平線的距離為D，在視平線上定義出距離D，就能畫出45度對角線F，畫出「正方形」。
畫出F，就能畫出正確的紫色線條，正確的正方形地板磁磚
那問題又來了，為什麼這個也是45度的正方形呢？
從正方看時
把上圖轉換為觀察者視角時，視平線是無限向後延伸的，RP這條線也是無限向後延伸，無限延伸成一個點，所以第二格也會是一個正方形。
.
結論：依據觀察者的距離D，在視平線畫出參考點RP，畫出頂點到RP的線，就能畫出正確的正方形與立方體。
重新整理步驟
1.畫一條視平線
.
2.畫消失點
.
3.畫一個正方形
.
4.將正方形頂點連接到消失點
.
5.自行定義出距離D，定義出參考點RP
.
6.將正方形的頂點連接到RP
.
7.畫出立方體的正確深度
注意：實際上無法計算出觀察者與視平線的距離，所以距離D是「自己定義的」，但是一旦定義出來，就不能再更改，必須讓整張圖的構圖距離和角度相等。
